防爆電機鑄鋁轉子退軸優化怎么做。防爆電機經過拆解檢查，發現鐵芯不小心碰到了固定的鐵芯，另一邊縮回平衡。在定子鐵芯內部，質料鐵芯向外擴散。這樣，某些特定的鐵芯會被壓回以保證質量，空載材料和功率要求后重新組裝測試中，防爆電機軸向位移是導致電機空載電流過大的原因。

1 原因分析

電機空載電流偏大的原因主要：

(1)電源電壓過高或三相電源不平衡； (2)電機Y接法接三角形接法不良； (3)繞組某相開路、短路或反接； (4)定轉子錯位，造成軸向位移； (5)每相串聯導體數小于規定值； (6)并聯電路的數量是多倍的； (7) 定轉子氣隙超過規定值。

拆解防爆電機得到了以下結果，防爆電機轉子的位置偏差五毫米，即鑄鋁轉子未與轉軸鐵心擋臺緊密配合，二者之間留有一定間隙。核查同批次庫存轉子，均存在同樣問題。經分析，該現象主要由鑄鋁轉子熱套轉軸，冷卻回縮引起。

2 傳統鑄鋁轉子熱套裝配技術

傳統的鑄鋁轉子裝配技術分為冷壓和熱套兩種，而鑄鋁轉子退軸情況僅對熱套裝配技術而言。鑄鋁轉子熱套裝配技術通常有兩種方式，分轉軸落入鑄鋁轉子和鑄鋁轉子落入轉軸。

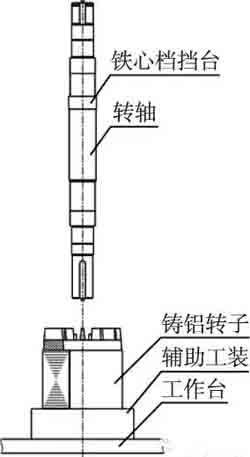

對于轉軸落入鑄鋁轉子，流程如下：將鑄鋁轉子放入加熱爐加熱并保溫→將鑄鋁轉子吊上工作臺，翻轉90°豎立在工作臺上，工作臺與鑄鋁轉子間加裝輔助工裝→將轉軸豎立吊起，當轉軸中心線與鑄鋁轉子軸線對齊時，逐漸下落，直到轉軸鐵心檔擋臺與鑄鋁轉子上部沖片端面完全接合，如圖1所示。

圖1 轉軸落入鑄造鋁轉子

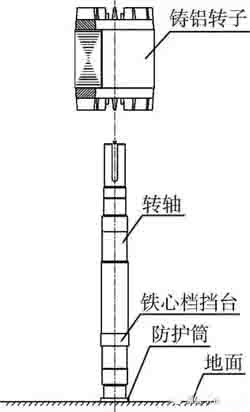

對于鑄鋁轉子落入轉軸，流程如下：將轉軸豎立在地面的地坑上，轉軸與地坑間加裝防護筒，轉軸鐵心檔的擋臺位于下部→將鑄鋁轉子放入加熱爐加熱并進行保溫→將鑄鋁轉子翻轉90°后豎立吊起→當鑄鋁轉子軸線與轉軸中心線對齊時，逐漸下落，直到鑄鋁轉子下部沖片端面與轉軸鐵心檔的擋臺完全接合，如圖2所示。

圖2 鑄鋁轉子落入轉軸

按上述兩種方式熱套技術的進行裝配，待鑄鋁轉子與轉軸完全冷卻后，二者就會緊密配合在一起，不會發生鑄鋁轉子退軸現象，但是以下問題需要充分考慮。

（1） 針對方式 （一）

1） 當有批量轉子需要裝配時，因為鑄鋁轉子完全冷卻需要一定時間，裝配效率顯得極低；

2） 工具工裝、工位器具等必須齊全，輔助工裝、工作臺必不可少；

3） 吊裝工具充分考慮設計，由于鑄鋁轉子需要翻轉90°，必須配備相應的翻轉和吊用器具；充分考慮工作臺高度、輔助工裝高度、鑄鋁轉子高度已經轉軸的長度，起吊設備是否有足夠的提升高度；

4） 安全性考慮，鑄鋁轉子必須采用熱套，翻轉吊運安全性必須保證。

（2） 針對方式 （二）

1） 由于需要設置地坑，裝配場地需要重新規劃設置，且必須確保現場有充足的場地；

2） 吊裝工具充分考慮設計，由于鑄鋁轉子需要翻轉90°，必須配備相應的翻轉和吊用器具；

3） 安全性考慮，鑄鋁轉子必須采用熱套且進行高空吊運，翻轉吊運安全性必須保證。

鑒于上述原因，為了便于操作、簡化流程以及減少投入，通常在鑄鋁轉子加熱后，采用水平熱套轉軸的方法進行裝配。熱套后為防止鑄鋁轉子回縮需進行敲擊，但是對于較重的鑄鋁轉子，很難將鑄鋁轉子敲回原處且效果甚微;而對于重量較小的鑄鋁轉子，需要頻繁的敲擊，勞動強度大大增加。

3 優化設計的鑄鋁轉子熱套裝配技術

鑒于生產條件及現行的裝配技術，再者結合工人的操作習慣，在轉軸上設計加工了因鑄鋁轉子冷縮后產生回退量的預留間隙。經過反復的改進、實踐和驗證，確定預留間隙長度，確保冷縮量與預留間隙二者一致，保證了定轉子的對中。

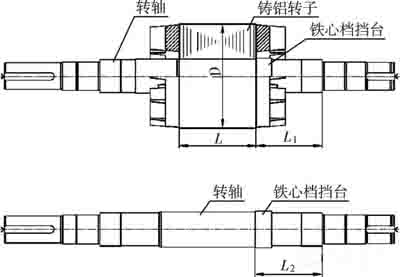

在鑄鋁轉子與轉軸鐵心檔擋臺間加工預留間隙，即鑄鋁轉子壓裝定位尺寸后移3~5mm。轉軸上軸承擋至鐵心檔是距離L2與轉軸上軸承擋至鑄鋁轉子沖片端面的是距離L1不再相等，二者間相差3~5mm，即鑄鋁轉子的回縮量，見圖3。根據鑄鋁轉子的外徑D和鑄鋁轉子的長度L，選取合適預留間隙，D、L數值大者選大值，反之。鑄鋁轉子熱套轉軸后，將鑄鋁轉子冷縮后的回退量設置在轉軸上，待鑄鋁轉子冷縮穩定后，定、轉子便會對中。

圖3 鑄鋁轉子回縮量設置在轉軸上

有兩點需注意：（1） 為了確保預留間隙與回縮量一致性，除了根據鑄鋁轉子外徑D和長度L選取合適的預留間隙外，還應確保鑄鋁轉子的熱套溫度的有效控制。鑄鋁轉子的加熱溫度可以按公式：t=85000δ/d+250[3] （δ—鑄鋁轉子與轉軸的最大過盈量，d—轉軸鐵心檔公稱直徑） 選取；（2） 隔爆面的防護：隔爆面作為最重要的部位，在加工、搬運、存放期間注意加強隔爆面的防護[4、5]。對于轉軸的軸伸檔、軸承檔、風扇檔也應加強相應防護。
