一、 YBK2防爆電機概述
YBK2防爆電機是為煤礦井下采掘工作面機械設計的電機，機座由鋼板焊接形成，風罩、接線盒、絕緣結構采取加強措施，主要用于煤礦井下惡劣工作環境。
YBK2系列隔爆型三相異步電動機技術條件（機座號63-355）。標準號為JB/T9593.1-2001按照GB3836.1-2000《爆炸性氣體環境使用電氣設備 第1部分：通用要求》GB3836.2-2000 爆炸性氣體環境用電器設備 第2部分：隔爆型：“d” 》的要求，制成隔爆型。防爆標志為EXDI。適用于含有甲烷或煤塵的煤礦井下固定設備，可燃性氣體的場所內的設備上，作為一般動力設備使用。
二、YBK2防爆電機產品型號及名稱
Y B K 2 -132 S2 -2
其中“Y”代表異步電動機；
“B“代表隔爆型；
“K”代表煤礦井下；
“2”代表第二次設計；
“132”代表機座中心高；
“S2”代表機座長度代號
“2”代表極數
三、YBK2防爆電機使用范圍及使用條件
3.1 適用常見可燃性氣體，蒸汽級別，溫度組別舉例見下表。
|
級別 |
|
組別 |
|
|
|
T1 |
T2 |
T3 |
T4 |
|
|
IIA |
甲烷，乙烷/丙烷，苯乙烯，甲苯，二甲苯，一氧化碳，醋酸 |
丁烷，丙烷，乙苯，甲醇，乙醇，丙醇，丁醇 |
戊烷，巳烷，庚烷，辛烷，葵烷，環巳烷，煤油，柴油，汽油 |
|
|
IIB |
丙炔，環丙烷，焦爐煤氣 |
乙烯，1.3一丁二烯環氧乙烷，1.2一環癢丙烷 |
二甲醚，丙烯醛，甲氫糠醇四氫呋喃，硫化氫 |
乙基甲基醚，二乙醚，四氟乙 |
注：EXDI用于煤礦井下，主要氣體為甲烷。
3.2 使用條件
3.2.1 環境空氣溫度隨季節而變化，但不超過35℃，環境空氣最低溫度為-15℃.
3.2.2 海拔不超過1000m。
3.2.3 環境空氣最大相對濕度不超過95%（當溫度為25℃時）（煤礦井下）或最濕月月平均最高相對濕度為90%，同時該月月平均最低濕度不高于25℃.
3.2.4 額定電壓為380V,660V,1140V,380/660V,660V/1140V
3.2.5 額定功率為50HZ
3.2.6 電動機的定額是以連續工作制（S1）為基準的連續定額，允許滿壓起動。
3.2.7 電動機采用F級絕緣，定子繞組的溫升（電阻法）按80K考核（其中機座號315L的2,4極和機座號355，允許接105K考核）。
四、YBK2防爆電機的結構及安裝形式
|
機座號 |
結構及安裝代碼（IM） |
|
63-112 |
B14，B34，V18 |
|
63-160 |
B3，B5，B6，B7，B8，V1，V3，V5，V6，V15，V36 |
|
80-355 |
B35 |
|
180-280 |
B3，B5,V1 |
|
315-355 |
B3，VI |
五、YBK2防爆電機主要結構簡述
5.1 本系列的電機的接線盒位于電動機的頂部，可四個方向進線，適用于橡套電纜（或塑料電纜）和鋼管布線兩種結構，接線盒可分別制成3個或者6個接線端子，內設一個接地端子，并接其規格分別制成一個（M8及以下）或第二個（M10及以上）出線口。
5.2 本系列電動機中心高180-225機座號在結構上考慮了設置不停機注排油裝置的位置，中心高250及以上機座號電動機設置了不停機注油裝置。
本系列電動機3KW及以下為Y接（380V），其他功率電壓為380V時△接，660V時Y接；電壓為660V/1140V時，660V時為△，1140V時接法為Y。
|
型號 |
額定功率 |
電流 |
轉速 |
效率 |
功率 |
堵轉轉矩 |
堵轉電流 |
重量 |
|
|
千瓦 |
馬力 |
額定轉矩 |
額定電流 |
||||||
|
YBK2-631-2 |
0.18 |
0.25 |
0.50 |
2800 |
66.0 |
0.80 |
2.2 |
5.0 |
13.0 |
|
YBK2-632-2 |
0.25 |
0.33 |
0.66 |
2800 |
68.0 |
0.81 |
2.2 |
5.0 |
13.5 |
|
YBK2-711-2 |
0.37 |
0.50 |
0.96 |
2800 |
70.0 |
0.81 |
2.2 |
5.5 |
17.5 |
|
YBK2-712-2 |
0.55 |
0.75 |
1.33 |
2800 |
73.0 |
0.83 |
2.2 |
5.5 |
18.0 |
|
YBK2-801-2 |
0.75 |
1.0 |
1.8 |
2825 |
75.0 |
0.83 |
2.2 |
6.0 |
28 |
|
YBK2-802-2 |
1.1 |
1.5 |
2.6 |
2825 |
78.0 |
0.84 |
2.2 |
6.0 |
29 |
|
YBK2-90S-2 |
1.5 |
2.0 |
3.4 |
2840 |
79.0 |
0.84 |
2.2 |
7.0 |
34 |
|
YBK2-90L-2 |
2.2 |
3.0 |
4.8 |
2840 |
81.0 |
0.85 |
2.2 |
7.0 |
37 |
|
YBK2-100L-2 |
3 |
4.0 |
6.2 |
2880 |
83.0 |
0.88 |
2.2 |
7.0 |
45 |
|
YBK2-112M-2 |
4 |
5.5 |
8.1 |
2890 |
85.0 |
0.88 |
2.2 |
7.0 |
57 |
|
YBK2-132S1-2 |
5.5 |
7.5 |
11.1 |
2900 |
86.0 |
0.88 |
2.2 |
7.5 |
90 |
|
YBK2-132S2-2 |
7.5 |
10 |
14.8 |
2900 |
87.0 |
0.88 |
2.2 |
7.5 |
95 |
|
YBK2-160M1-2 |
11 |
15 |
21.6 |
2930 |
88.0 |
0.88 |
2.2 |
7.5 |
142 |
|
YBK2-160M2-2 |
15 |
20 |
28.8 |
2930 |
89.0 |
0.89 |
2.2 |
7.5 |
150 |
|
YBK2-160L-2 |
18.5 |
25 |
35.5 |
2930 |
89.0 |
0.89 |
2.2 |
7.5 |
172 |
|
YBK2-180M-2 |
22 |
30 |
41.0 |
2940 |
90.5 |
0.90 |
2.0 |
7.5 |
202 |
|
YBK2-200L1-2 |
30 |
40 |
55.5 |
2950 |
91.2 |
0.90 |
2.0 |
7.5 |
270 |
|
YBK2-200L2-2 |
37 |
50 |
67.9 |
2950 |
92.0 |
0.90 |
2.0 |
7.5 |
285 |
|
YBK2-225M-2 |
45 |
60 |
82.1 |
2970 |
92.5 |
0.90 |
2.0 |
7.5 |
349 |
|
YBK2-250M-2 |
55 |
75 |
99.7 |
2970 |
92.5 |
0.90 |
2.1 |
7.5 |
463 |
|
YBK2-280S-2 |
75 |
100 |
134.4 |
2970 |
93.2 |
0.91 |
2.0 |
7.5 |
614 |
|
YBK2-280M-2 |
90 |
125 |
160.2 |
2970 |
93.8 |
0.91 |
2.1 |
7.5 |
690 |
|
YBK2-315S-2 |
110 |
150 |
195 |
2975 |
94.0 |
0.91 |
1.8 |
7.0 |
975 |
|
YBK2-315M-2 |
132 |
175 |
233 |
2975 |
94.5 |
0.91 |
1.8 |
7.0 |
1090 |
|
YBK2-315L1-2 |
160 |
220 |
279 |
2975 |
94.6 |
0.92 |
1.8 |
7.0 |
1180 |
|
YBK2-315L2-2 |
200 |
270 |
348 |
2975 |
94.8 |
0.92 |
1.8 |
7.0 |
1265 |
|
YBK2-355S1-2 |
185 |
251 |
323.0 |
2980 |
94.6 |
0.92 |
1.8 |
7.0 |
1690 |
|
YBK2-355S2-2 |
200 |
270 |
348.4 |
2980 |
94.8 |
0.92 |
1.8 |
7.0 |
1690 |
|
YBK2-355M1-2 |
220 |
299 |
383.3 |
2980 |
94.8 |
0.92 |
1.6 |
7.0 |
1860 |
|
YBK2-355M2-2 |
250 |
340 |
443.2 |
2980 |
95.3 |
0.92 |
1.6 |
7.0 |
2100 |
|
YBK2-355L1-2 |
280 |
380 |
485.4 |
2980 |
95.3 |
0.92 |
1.6 |
7.0 |
2250 |
|
YBK2-355L2-2 |
315 |
428 |
544.2 |
2980 |
95.6 |
0.92 |
1.6 |
7.0 |
2280 |
|
YBK2-631-4 |
0.12 |
0.17 |
0.42 |
1400 |
58.0 |
0.72 |
2.0 |
4.0 |
12.5 |
|
YBK2-632-4 |
0.18 |
0.25 |
0.58 |
1400 |
63.0 |
0.73 |
2.0 |
4.0 |
13.0 |
|
YBK2-711-4 |
0.25 |
0.33 |
0.73 |
1400 |
66.0 |
0.74 |
2.0 |
4.0 |
17.0 |
|
YBK2-712-4 |
0.37 |
0.50 |
1.02 |
1400 |
69.0 |
0.75 |
2.0 |
4.0 |
17.5 |
|
YBK2-801-4 |
0.55 |
0.75 |
1.5 |
1390 |
71.0 |
0.75 |
2.4 |
5.0 |
29 |
|
YBK2-802-4 |
0.75 |
1.0 |
2.0 |
1390 |
73.0 |
0.77 |
2.4 |
5.0 |
30 |
|
YBK2-90S-4 |
1.1 |
1.5 |
2.9 |
1400 |
75.0 |
0.77 |
2.3 |
6.0 |
34 |
|
YBK2-90L-4 |
1.5 |
2.0 |
3.7 |
1400 |
78.0 |
0.79 |
2.3 |
6.0 |
39 |
|
YBK2-100L1-4 |
2.2 |
3.0 |
5.1 |
1420 |
80.0 |
0.81 |
2.3 |
6.0 |
46 |
|
YBK2-100L2-4 |
3 |
4.0 |
6.8 |
1420 |
82.0 |
0.82 |
2.3 |
6.0 |
50 |
|
YBK2-112M-4 |
4 |
5.5 |
8.8 |
1440 |
84.0 |
0.82 |
2.3 |
6.0 |
55 |
|
YBK2-132S-4 |
5.5 |
7.5 |
11.5 |
1440 |
86.0 |
0.84 |
2.3 |
7.0 |
93 |
|
YBK2-132M-4 |
7.5 |
10 |
15.4 |
1440 |
87.0 |
0.85 |
2.3 |
7.0 |
106 |
|
YBK2-160M-4 |
11 |
15 |
22.3 |
1460 |
88.0 |
0.85 |
2.2 |
7.0 |
148 |
|
YBK2-160L-4 |
15 |
20 |
30.1 |
1460 |
89.0 |
0.85 |
2.2 |
7.0 |
169 |
|
YBK2-180M-4 |
18.5 |
25 |
36.5 |
1470 |
90.5 |
0.85 |
2.2 |
7.0 |
204 |
|
YBK2-180L-4 |
22 |
30 |
43.1 |
1470 |
91.2 |
0.85 |
2.2 |
7.0 |
225 |
|
YBK2-200L-4 |
30 |
40 |
57.6 |
1470 |
92.0 |
0.86 |
2.2 |
7.2 |
300 |
|
YBK2-225S-4 |
37 |
50 |
69.9 |
1480 |
92.5 |
0.87 |
2.2 |
7.2 |
324 |
|
YBK2-225M-4 |
45 |
60 |
84.7 |
1480 |
92.8 |
0.87 |
2.2 |
7.2 |
360 |
|
YBK2-250M-4 |
55 |
75 |
102.7 |
1480 |
93.0 |
0.87 |
2.2 |
7.2 |
487 |
|
YBK2-280S-4 |
75 |
100 |
139.6 |
1480 |
93.8 |
0.87 |
2.2 |
7.2 |
632 |
|
YBK2-280M-4 |
90 |
125 |
166.9 |
1480 |
94.2 |
0.87 |
2.2 |
7.2 |
737 |
|
YBK2-315S-4 |
110 |
150 |
201 |
1480 |
94.5 |
0.88 |
2.1 |
7.0 |
985 |
|
YBK2-315M-4 |
132 |
175 |
240 |
1480 |
94.8 |
0.88 |
2.1 |
7.0 |
1160 |
|
YBK2-315L1-4 |
160 |
220 |
287 |
1480 |
95.0 |
0.89 |
2.1 |
7.0 |
1225 |
|
YBK2-315L2-4 |
200 |
270 |
359 |
1480 |
95.2 |
0.89 |
2.1 |
7.0 |
1320 |
|
YBK2-355S1-4 |
180 |
245 |
328.7 |
1485 |
95.0 |
0.90 |
2.1 |
7.0 |
1690 |
|
YBK2-355S2-4 |
200 |
270 |
354.7 |
1485 |
95.2 |
0.90 |
2.1 |
7.0 |
1690 |
|
YBK2-355M1-4 |
220 |
299 |
390.1 |
1485 |
95.2 |
0.90 |
2.1 |
7.0 |
1860 |
|
YBK2-355M2-4 |
250 |
340 |
442.9 |
1485 |
95.5 |
0.90 |
2.1 |
7.0 |
2100 |
|
YBK2-355L1-4 |
280 |
380 |
496.0 |
1485 |
95.5 |
0.90 |
2.1 |
7.0 |
2280 |
|
YBK2-355L2-4 |
315 |
428 |
556.2 |
1485 |
95.6 |
0.90 |
2.1 |
7.0 |
2280 |
|
YBK2-711-6 |
0.18 |
0.25 |
0.64 |
850 |
62.0 |
0.66 |
1.9 |
4.0 |
17.0 |
|
YBK2-712-6 |
0.25 |
0.33 |
0.83 |
850 |
63.0 |
0.68 |
1.9 |
4.0 |
17.5 |
|
YBK2-801-6 |
0.37 |
0.50 |
1.3 |
940 |
63.0 |
0.70 |
1.9 |
4.0 |
22.5 |
|
YBK2-802-6 |
0.55 |
0.75 |
1.7 |
940 |
66.0 |
0.72 |
1.9 |
4.0 |
23 |
|
YBK2-90S-6 |
0.75 |
1.0 |
2.3 |
910 |
69.0 |
0.72 |
2.1 |
4.0 |
35 |
|
YBK2-90L-6 |
1.1 |
1.5 |
3.1 |
910 |
73.0 |
0.73 |
2.1 |
5.0 |
37 |
|
YBK2-100L-6 |
1.5 |
2.0 |
3.9 |
940 |
76.0 |
0.76 |
2.1 |
5.0 |
45 |
|
YBK2-112M-6 |
2.2 |
3.0 |
5.6 |
940 |
79.0 |
0.76 |
2.1 |
5.0 |
57 |
|
YBK2-132S-6 |
3 |
4.0 |
7.3 |
960 |
81.0 |
0.77 |
2.1 |
6.0 |
88 |
|
YBK2-132M1-6 |
4 |
5.5 |
9.4 |
960 |
83.0 |
0.78 |
2.1 |
6.0 |
98 |
|
YBK2-132M2-6 |
5.5 |
7.5 |
12.6 |
960 |
85.0 |
0.78 |
2.1 |
6.5 |
109 |
|
YBK2-160M-6 |
7.5 |
10 |
16.8 |
970 |
86.0 |
0.79 |
2.1 |
6.5 |
144 |
|
YBK2-160L-6 |
11 |
15 |
24.3 |
970 |
87.5 |
0.79 |
2.1 |
6.5 |
172 |
|
YBK2-180L-6 |
15 |
20 |
31.6 |
970 |
89.0 |
0.81 |
2.1 |
7.0 |
214 |
|
YBK2-200L1-6 |
18.5 |
25 |
37.6 |
970 |
90.0 |
0.83 |
2.2 |
7.0 |
250 |
|
YBK2-200L2-6 |
22 |
30 |
44.7 |
970 |
90.0 |
0.83 |
2.2 |
7.0 |
280 |
|
YBK2-225M-6 |
30 |
40 |
57.6 |
980 |
92.0 |
0.86 |
2.1 |
7.0 |
332 |
|
YBK2-250M-6 |
37 |
50 |
69.8 |
980 |
92.0 |
0.86 |
2.1 |
7.0 |
468 |
|
YBK2-280S-6 |
45 |
60 |
85.9 |
980 |
92.5 |
0.86 |
2.1 |
7.0 |
606 |
|
YBK2-280M-6 |
55 |
75 |
104.7 |
980 |
92.8 |
0.86 |
2.1 |
7.0 |
665 |
|
YBK2-315S-6 |
75 |
100 |
141 |
985 |
93.5 |
0.86 |
2.0 |
7.0 |
930 |
|
YBK2-315M-6 |
90 |
125 |
169 |
985 |
93.8 |
0.86 |
2.0 |
7.0 |
1040 |
|
YBK2-315L1-6 |
110 |
150 |
206 |
985 |
94.0 |
0.86 |
2.0 |
7.0 |
1130 |
|
YBK2-315L2-6 |
132 |
175 |
244 |
985 |
94.2 |
0.87 |
2.0 |
7.0 |
1230 |
|
YBK2-355S-6 |
160 |
220 |
292.3 |
989 |
94.5 |
0.90 |
2.0 |
7.0 |
1620 |
|
YBK2-355M1-6 |
185 |
251 |
338.0 |
989 |
94.5 |
0.90 |
2.0 |
7.0 |
1730 |
|
YBK2-355M2-6 |
200 |
270 |
364.6 |
989 |
94.7 |
0.90 |
2.0 |
7.0 |
1930 |
|
YBK2-355L1-6 |
220 |
299 |
401.1 |
989 |
94.7 |
0.90 |
2.0 |
7.0 |
2120 |
|
YBK2-355L2-6 |
250 |
340 |
454.3 |
989 |
95.0 |
0.90 |
2.0 |
7.0 |
2230 |
|
YBK2-801-8 |
0.18 |
0.25 |
0.8 |
645 |
52.0 |
0.61 |
1.8 |
3.3 |
20.5 |
|
YBK2-802-8 |
0.25 |
0.33 |
1.1 |
645 |
55.0 |
0.61 |
1.8 |
3.3 |
21 |
|
YBK2-90S-8 |
0.37 |
0.50 |
1.4 |
670 |
63.0 |
0.62 |
1.8 |
4.0 |
35 |
|
YBK2-90L-8 |
0.55 |
0.75 |
2.1 |
670 |
64.0 |
0.63 |
1.8 |
4.0 |
37 |
|
YBK2-100L1-8 |
0.75 |
1.0 |
2.4 |
680 |
71.0 |
0.68 |
1.8 |
4.0 |
41 |
|
YBK2-100L2-8 |
1.1 |
1.5 |
3.3 |
680 |
73.0 |
0.69 |
1.8 |
4.0 |
43 |
|
YBK2-112M-8 |
1.5 |
2.0 |
4.4 |
690 |
75.0 |
0.69 |
1.8 |
4.0 |
52 |
|
YBK2-132S-8 |
2.2 |
3.0 |
5.6 |
710 |
79.0 |
0.73 |
1.8 |
5.5 |
88 |
|
YBK2-132M-8 |
3 |
4.0 |
7.6 |
710 |
81.0 |
0.73 |
1.8 |
5.5 |
104 |
|
YBK2-160M1-8 |
4 |
5.5 |
10.3 |
720 |
81.0 |
0.73 |
1.9 |
6.0 |
143 |
|
YBK2-160M2-8 |
5.5 |
7.5 |
13.4 |
720 |
83.0 |
0.75 |
1.9 |
6.0 |
144 |
|
YBK2-160L-8 |
7.5 |
10 |
17.5 |
720 |
85.0 |
0.76 |
1.9 |
6.0 |
172 |
|
YBK2-180L-8 |
11 |
15 |
25.3 |
730 |
87.0 |
0.76 |
1.9 |
6.0 |
214 |
|
YBK2-200L-8 |
15 |
20 |
33.7 |
730 |
89.0 |
0.76 |
2.0 |
6.5 |
280 |
|
YBK2-225S-8 |
18.5 |
25 |
40 |
730 |
90.0 |
0.78 |
2.0 |
6.5 |
306 |
|
YBK2-225M-8 |
22 |
30 |
47.4 |
730 |
90.5 |
0.78 |
2.0 |
6.5 |
332 |
|
YBK2-250M-8 |
30 |
40 |
63.4 |
730 |
91.0 |
0.79 |
1.9 |
6.5 |
465 |
|
YBK2-280S-8 |
37 |
50 |
77.8 |
740 |
91.5 |
0.79 |
1.8 |
6.0 |
590 |
|
YBK2-280M-8 |
45 |
60 |
94.1 |
740 |
92.0 |
0.79 |
1.8 |
6.0 |
662 |
|
YBK2-315S-8 |
55 |
75 |
111 |
735 |
92.8 |
0.81 |
1.9 |
6.5 |
900 |
|
YBK2-315M-8 |
75 |
100 |
151 |
735 |
93.0 |
0.81 |
1.9 |
6.5 |
1085 |
|
YBK2-315L1-8 |
90 |
125 |
178 |
735 |
93.8 |
0.82 |
1.9 |
6.5 |
1150 |
|
YBK2-315L2-8 |
110 |
150 |
217 |
735 |
94.0 |
0.82 |
1.9 |
6.5 |
1280 |
|
YBK2-355S-8 |
132 |
175 |
259.6 |
742 |
94.2 |
0.82 |
2.0 |
6.5 |
1690 |
|
YBK2-355M-8 |
160 |
220 |
313.4 |
742 |
94.6 |
0.82 |
2.0 |
6.5 |
1830 |
|
YBK2-355L1-8 |
185 |
251 |
362.3 |
742 |
94.6 |
0.82 |
2.0 |
6.5 |
2200 |
|
YBK2-355L2-8 |
200 |
270 |
386.2 |
742 |
94.8 |
0.83 |
2.0 |
6.5 |
2250 |
|
YBK2-315S-10 |
45 |
60 |
100 |
590 |
92.0 |
0.75 |
1.5 |
6.0 |
940 |
|
YBK2-315M-10 |
55 |
75 |
121 |
590 |
92.0 |
0.75 |
1.5 |
6.0 |
1085 |
|
YBK2-315L1-10 |
75 |
100 |
162 |
590 |
93.5 |
0.76 |
1.5 |
6.0 |
1200 |
|
YBK2-315L2-10 |
90 |
125 |
191 |
590 |
93.0 |
0.77 |
1.5 |
6.0 |
1250 |
|
YBK2-355S-10 |
90 |
125 |
190.8 |
597 |
93.0 |
0.77 |
1.5 |
6.0 |
1650 |
|
YBK2-355M1-10 |
110 |
150 |
230.4 |
597 |
93.2 |
0.78 |
1.3 |
5.5 |
1790 |
|
YBK2-355M2-10 |
132 |
175 |
275.0 |
597 |
93.5 |
0.78 |
1.3 |
5.5 |
1820 |
|
YBK2-355L1-10 |
160 |
220 |
333.0 |
597 |
93.6 |
0.78 |
1.3 |
5.5 |
2100 |
|
YBK2-355L2-10 |
185 |
251 |
385.0 |
597 |
93.6 |
0.78 |
1.3 |
5.5 |
2250 |

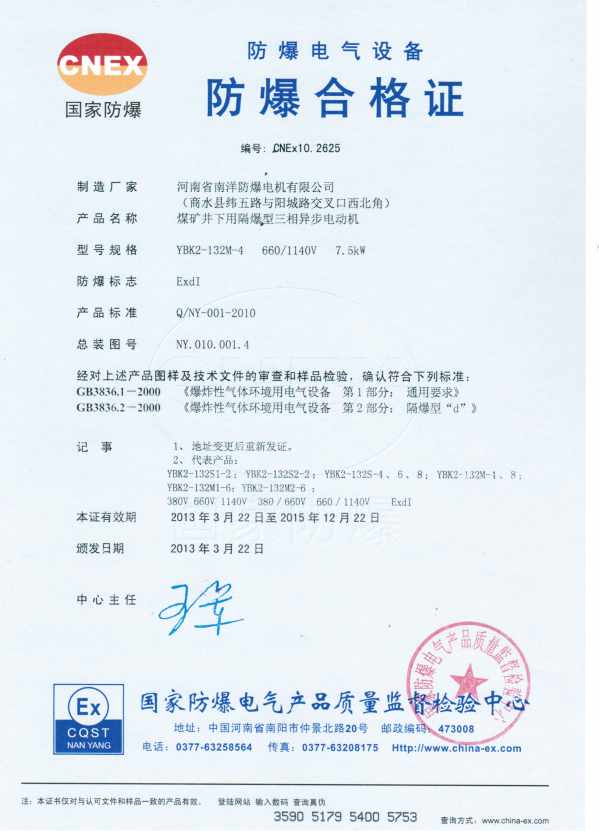

YBK2防爆合格證

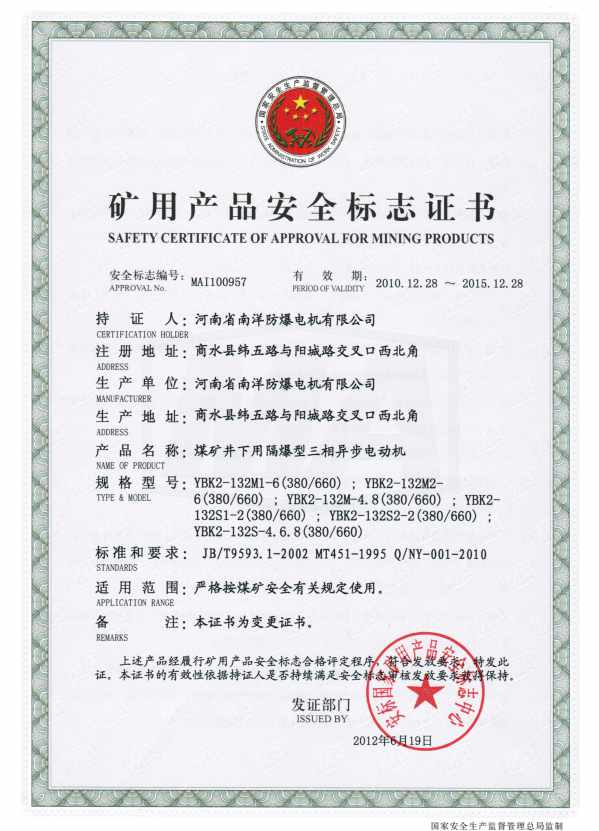

YBK2煤安證

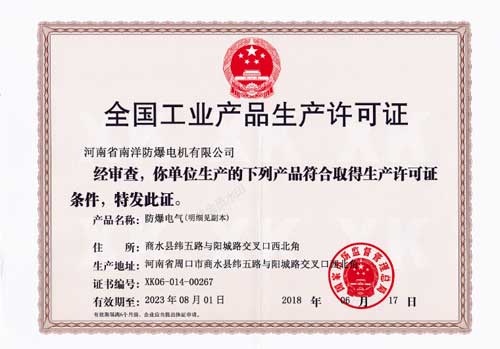

防爆電機生產許可證

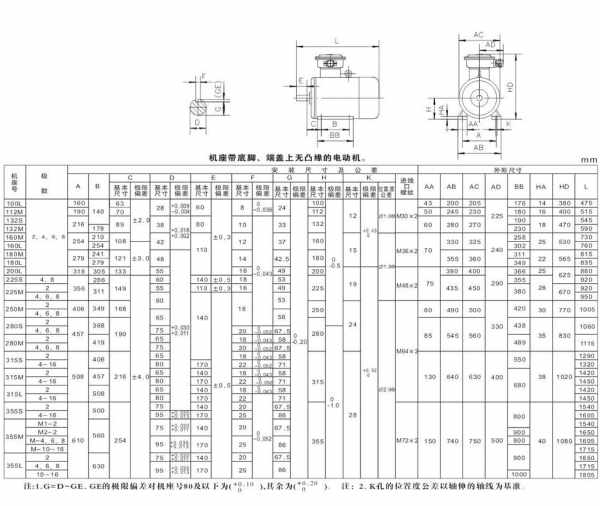

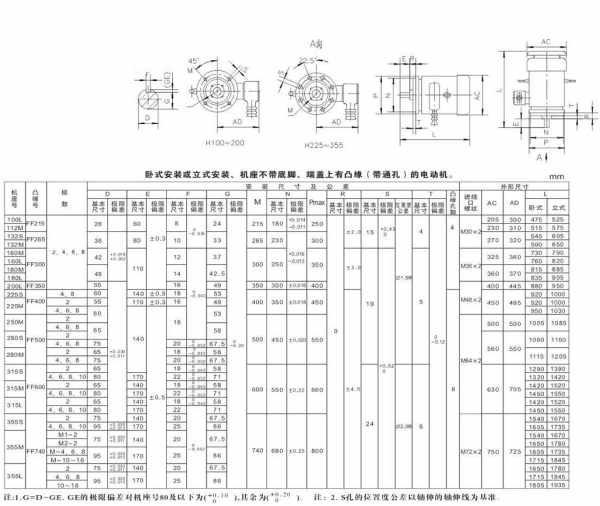

YBK2安裝方式
六、YBK2防爆電機訂貨須知
1、本樣本僅供用戶選型用，具體數據容有變動。
2、訂貨時請注明電動機型號、功率、同步轉速、額定電壓、額定頻率、調頻范圍、安裝結構型式、防爆標志、防護等級、接線盒進線方式等。
3、對電動機的調頻范圍、防護等級、軸承注排油結構有特殊要求時，須在訂貨合同上注明，無注明者均按上述有關條款的規定供貨。
4、訂貨時請注明電動機型號、功率、極數、電壓、額定頻率、變頻范圍、隔爆標志、安裝結構形式、防護等級、絕緣等級.
